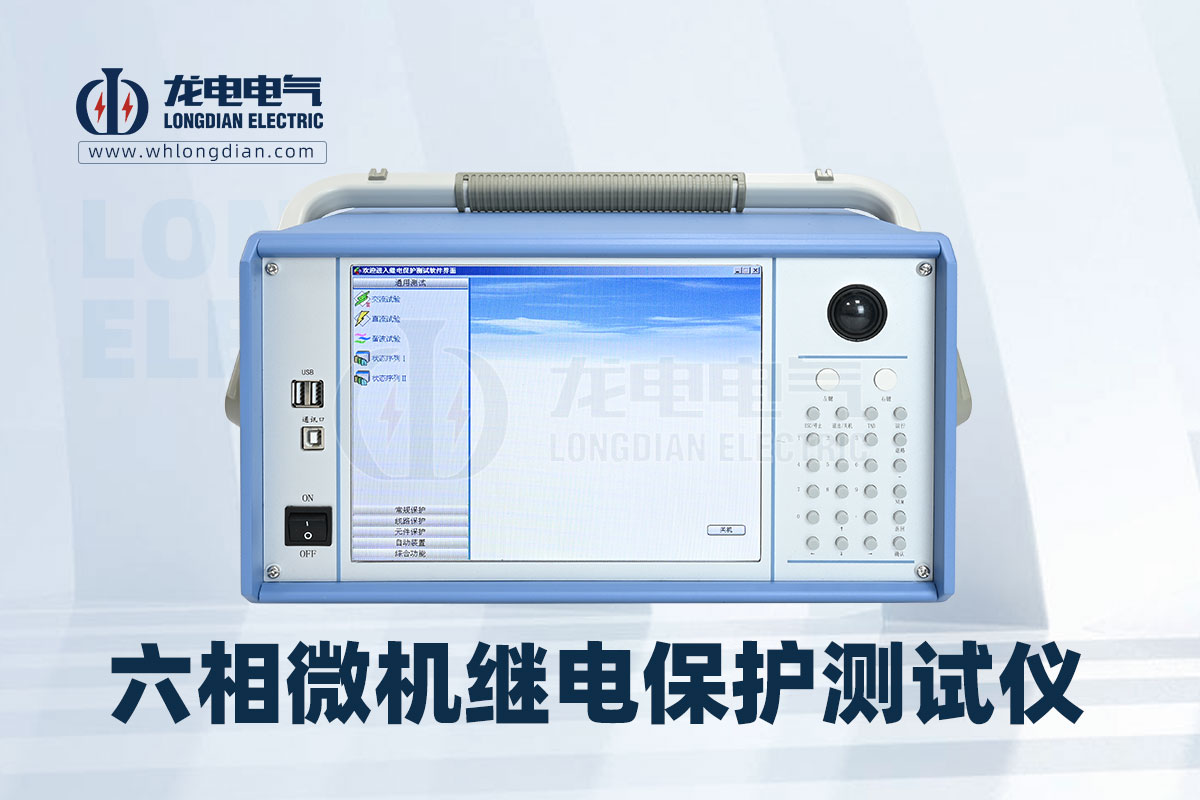

六相微機型繼電保護測試儀技術參數詳解

六相微機型繼電保護測試儀用于對電力系統中的繼電保護裝置進行性能測試和校驗，確保其在電網故障時能夠準確、可靠地動作。其技術參數直接決定了測試儀的性能和適用范圍。

輸出通道與范圍參數

① 電流輸出

◆ 通道數量與相數

標準配置為 6 相電流輸出，這種多相輸出能力使其能夠滿足復雜電力系統中多相保護裝置的測試需求，例如三相變壓器差動保護試驗等，可同時模擬多相電流的實際運行情況，提供全面準確的測試環境。

◆ 輸出范圍及精度

每相電流輸出（有效值）范圍為 0 - 30A，輸出精度達到 0.2 級。這意味著在該范圍內，測試儀能夠精確輸出設定的電流值，誤差極小，確保測試結果的準確性。例如，當設置輸出電流為 10A 時，實際輸出電流值在 10A ±（10A × 0.2%）的范圍內，為繼電保護裝置的電流動作值測試提供了可靠的信號源。

3 相電流輸出時，每相輸出（有效值）可提升至 0 - 60A，通過合理的內部電路設計和功率分配，實現了在三相輸出模式下每相電流輸出能力的增強，滿足一些特定三相保護裝置對較大電流測試的要求。

6 相并聯電流輸出（有效值）時，可達到 0 - 180A，但相電流長時間允許工作值（有效值）為 10A，6 相并聯電流最大輸出時最大輸出功率為 1000VA，且允許工作時間僅 10s。這種大電流輸出模式適用于短時間需要高電流沖擊的測試場景，如模擬電力系統短路故障瞬間的大電流情況，但由于長時間大電流輸出會對設備造成較大負擔，所以對工作時間進行了限制，以保護測試儀內部電路和元器件的安全。

◆ 頻率范圍與諧波次數

電流輸出的頻率范圍（基波）為 20 - 1000Hz，諧波次數為 1 - 20 次。這使得測試儀不僅可以輸出標準頻率的正弦波電流，還能模擬含有諧波成分的復雜電流波形，用于測試?yán)^電保護裝置在不同頻率和諧波環境下的動作特性。例如，在測試對諧波敏感的保護裝置時，可通過設置不同的諧波次數和含量，檢驗保護裝置是否能準確識別故障并正確動作。

② 電壓輸出

◆ 通道數量與相數

同樣具備 6 相電壓輸出能力，能夠與 6 相電流輸出配合，實現對電力系統多種運行狀態的全面模擬，如三相三線制、三相四線制等不同接線方式下的電壓電流情況，為各類繼電保護裝置提供接近實際運行工況的測試信號。

◆ 輸出范圍及精度

相電壓輸出（有效值）范圍為 0 - 120V，輸出精度為 0.2 級。在這個范圍內，測試儀能夠穩定輸出精確的電壓信號，滿足大多數繼電保護裝置對電壓測試的精度要求。例如，對于過電壓保護、欠電壓保護等裝置的定值校驗，可提供準確的電壓輸入，確保保護裝置動作值的準確性測試。

線電壓輸出（有效值）為 0 - 240V，相電壓 / 線電壓輸出功率分別為 80VA / 100VA。這一參數規定了測試儀在不同電壓輸出模式下的功率承載能力，保證在輸出相應電壓時能夠?yàn)橥饨拥睦^電保護裝置等負載提供足夠的功率支持，確保測試過程中電壓輸出的穩定性，不會因負載變化而導致電壓波動過大。

◆ 頻率范圍與諧波次數

電壓輸出的頻率范圍（基波）也是 20 - 1000Hz，諧波次數為 1 - 20 次，與電流輸出的頻率和諧波特性相匹配，可用于模擬電力系統中各種頻率成分的電壓信號，包括含有諧波的畸變電壓波形，以全面測試?yán)^電保護裝置在不同電壓頻率和諧波條件下的性能，如對頻率敏感的保護裝置（如低頻減載保護、高頻切機保護等）以及對諧波有特殊要求的保護裝置（如某些新型的電能質量監測保護裝置）的測試。

③ 直流輸出

◆ 電流輸出

直流電流輸出每相為 0 - ±10A，輸出精度為 0.5 級。在直流繼電器測試、直流電源控制的保護裝置測試等場景中發揮重要作用，能夠提供穩定的直流電流信號，其精度保證了測試結果的可靠性。例如，在測試直流過流保護裝置時，可準確設置輸出直流電流大小，驗證保護裝置的動作電流定值是否準確。

最大輸出負載電壓為 20V，這一參數限定了測試儀在直流電流輸出時能夠驅動的負載電阻范圍，確保在規定的電流輸出范圍內，測試儀能夠正常工作，同時也為外接負載的選擇提供了參考依據，避免因負載不匹配導致輸出異?；蛟O(shè)備損壞。

◆ 電壓輸出

相電壓輸出幅值為 0 - ±160V，輸出精度為 0.5 級?？捎糜跒樾枰绷麟妷狠斎氲谋Ｗo(hù)裝置或設備提供測試電源，如某些直流操作電源控制的繼電保護裝置的電壓動作值測試等，其精度能夠滿足對直流電壓精度要求較高的測試場景。

線電壓輸出幅值為 0 - ±320V，相電壓 / 線電壓輸出功率分別為 70VA / 140VA，規定了測試儀在直流電壓輸出時的功率輸出能力，保證在輸出直流電壓時能夠?yàn)橥饨釉O(shè)備提供足夠的功率支持，維持穩定的電壓輸出，滿足不同負載對直流電壓和功率的需求。

時間測量與響應參數

① 時間測量范圍與精度

◆ 測量范圍

時間測量范圍為 0.1ms - 9999s，覆蓋了從極短瞬間到長時間的時間跨度，能夠滿足各種繼電保護裝置動作時間的測量需求。無論是快速動作的速斷保護（動作時間可能在毫秒級），還是帶有較長延時的后備保護（動作時間可能長達數秒），都可以通過該測試儀進行準確測量，為保護裝置的動作時間特性評估提供全面的數據支持。

◆ 測量精度

測量精度小于 0.1ms，這一高精度的時間測量能力使得測試儀能夠精確捕捉繼電保護裝置的動作時刻，對于評估保護裝置的動作速度和響應性能具有重要意義。在實際電力系統中，保護裝置的動作時間準確性對于故障快速切除、系統穩定性維持至關重要，該測試儀的高精度時間測量參數可確保對保護裝置動作時間的準確測試和評估。

② 輸出信號響應時間

當測試儀接收到啟動測試信號后，其輸出相應電壓、電流等信號的響應時間一般要求在毫秒級，通常不超過 10ms?？焖俚捻憫?yīng)時間能夠真實模擬電力系統故障瞬間的狀態變化，確保繼電保護裝置接收到的測試信號與實際故障發生時的信號特征相符，使測試結果更具實際參考價值。例如，在模擬短路故障時，測試儀能夠迅速輸出設定的短路電流和電壓信號，讓保護裝置在接近實際故障發生的時間條件下進行動作判斷，從而準確評估保護裝置在快速動態過程中的性能。

其他重要參數

① 短路輸出能力

在模擬短路故障時，測試儀每相短路電流輸出能力需達到額定電流輸出值的數倍，常見的可為額定電流的 3 - 5 倍。例如，當每相額定電流輸出為 30A 時，短路電流輸出能力可達 90 - 150A。這種強大的短路輸出能力可以真實再現電力系統嚴重短路故障工況，對繼電保護裝置在極端情況下的動作性能進行有效測試，包括對保護裝置的短路電流耐受能力、動作準確性以及快速性等方面的測試，確保保護裝置在實際電力系統發生短路故障時能夠可靠動作，保障電力系統的安全穩定運行。

② 負載能力

◆ 電壓輸出負載能力

在額定電壓輸出下，測試儀應能在一定負載電流范圍內保持穩定的輸出性能。例如，當輸出電壓為 120V 時，負載電流在 0 - 5A 范圍內，電壓波動不超過 ±0.5%。這表明測試儀在連接不同負載（如繼電保護裝置及其相關二次回路等）時，能夠適應一定范圍內的負載變化，為外接設備提供穩定的電壓信號，避免因負載波動導致輸出電壓不穩定，從而影響測試結果的準確性和保護裝置的正常測試。

◆ 電流輸出負載能力

對于電流輸出，在連接相應負載電阻時，測試儀應能按照設定值穩定輸出電流，不會因負載變化而出現輸出電流偏差過大的情況。例如，在輸出 30A 電流時，連接規定范圍內的負載電阻，電流輸出能夠保持在設定值的誤差允許范圍內，確保在實際測試中面對各種復雜的二次回路負載（如不同電阻值的負載、感性負載或容性負載等）都能正常開展工作，為繼電保護裝置提供準確的測試電流信號，保證測試的有效性和可靠性。

③ 通信接口參數

◆ 接口類型與功能

測試儀通常配備多種常用的通信接口，如 USB 接口用于連接電腦進行數據傳輸、軟件升級等操作。通過 USB 接口，測試儀可以將測試數據快速、穩定地傳輸?shù)诫娔X端，方便用戶進行數據存儲、分析以及生成測試報告等后續處理工作。同時，也便于用戶根據需要對測試儀的軟件進行更新升級，以獲取最新的功能和性能優化，適應不斷發展的繼電保護測試需求。

RS232 或 RS485 接口可用于與一些自動化系統或者其他相關設備進行通信，實現遠程控制和數據交互。在電力系統自動化程度不斷提高的背景下，測試儀通過這些接口可以方便地融入電力系統的整體自動化網絡環境中，例如與變電站自動化系統中的監控主機或其他智能設備進行通信，實現遠程操作測試儀、獲取測試數據以及對測試過程進行實時監控等功能，提高測試工作的效率和便捷性，便于集中管理和監控測試過程與結果。

部分測試儀還可能具備以太網接口，其傳輸帶寬可根據實際配置支持不同的網絡通信速率。以太網接口為測試儀提供了更高速、更穩定的數據傳輸通道，適用于在更高級別的網絡管理系統中實現測試儀的集中管控。例如，在大型電力企業的集中測試管理平臺中，通過以太網接口可以將多個測試儀連接到網絡中，實現遠程統一管理、數據共享以及大規模測試任務的高效協同執行，進一步提升繼電保護測試工作的信息化和智能化水平。

◆ 通信協議與兼容性

測試儀的通信接口應遵循相應的通信協議標準，以確保與其他設備之間的通信兼容性。例如，USB 接口通常遵循通用的 USB 通信協議，RS232 和 RS485 接口也有各自的標準通信協議規范，以太網接口則支持常見的網絡通信協議（如 TCP/IP 協議等）。這樣，測試儀可以與不同廠家生產的符合相應協議標準的設備進行無縫通信連接，實現數據的準確傳輸和交互，避免因通信協議不兼容導致的通信故障或數據錯誤，保證測試系統的整體穩定性和可靠性。

④ 工作環境參數

◆ 溫度范圍

測試儀應能適應較寬的溫度范圍，一般要求在 -10℃ - 50℃的環境溫度下都能正常工作。這一溫度范圍涵蓋了大多數電力系統現場可能遇到的溫度環境，無論是寒冷的冬季戶外變電站環境，還是炎熱的夏季室內配電室環境，測試儀都能夠穩定運行，不會因溫度過高或過低而出現性能異?；蚬收?。例如，在北方寒冷地區的冬季，氣溫可能會低于 -10℃，而在南方炎熱地區的夏季，室內溫度可能會接近或超過 50℃，該測試儀的寬溫度適應能力確保了其在不同地域和季節的電力系統現場測試工作中的可用性。

◆ 濕度范圍

相對濕度范圍通常在 0% - 90%（無凝結），能夠適應不同濕度環境。在高濕度環境下，測試儀內部電路和元器件可能會面臨受潮的風險，而該濕度范圍參數確保了測試儀在正常濕度條件以及高濕度環境（如潮濕的雨季或濕度較大的沿海地區變電站）下仍能正常工作，避免因潮濕等環境因素影響內部電路和元器件的正常運行，保證測試工作的持續開展，提高了測試儀在各種復雜環境下的可靠性和穩定性。
