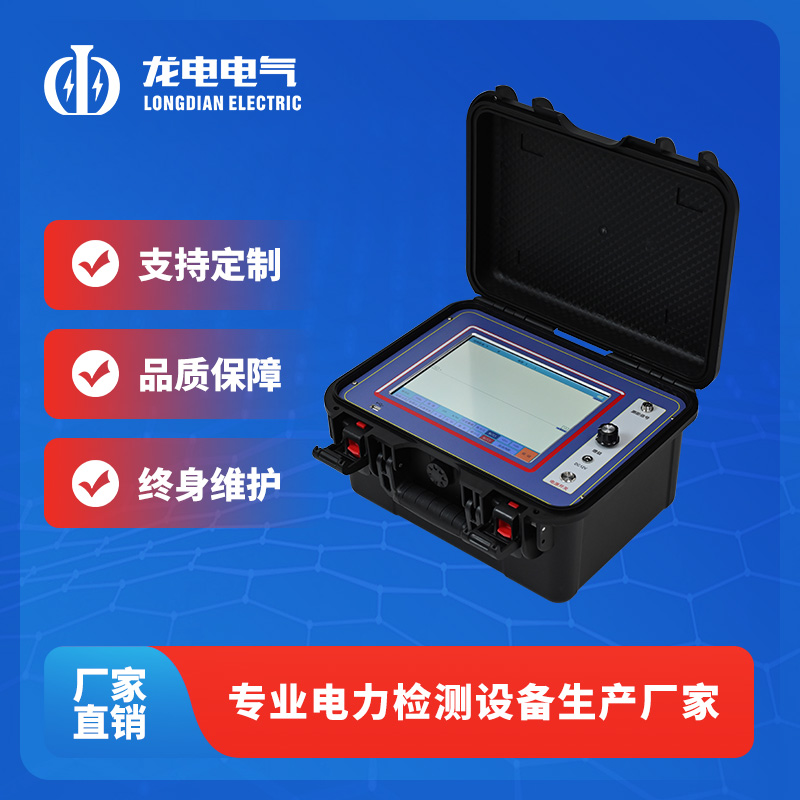

電纜故障測試儀如何使用

電纜故障測試儀作為維護電纜的重要工具，使用該工具能夠迅速找到故障點并及時排除故障，確保電纜的正常運行，保證有線通信的暢通，可以節省大量的人力、物力和財力，同時也節約了維護的成本，所以深受電力工作者的喜愛，那么電纜故障測試儀如何正確使用呢？今天武漢龍電電氣的小編在下面給大家做詳細的解答。

我們拿到電纜故障測試儀后，應該先進行儀器的自檢，首先將耳機插入側準儀，打開電源開關，電源指示燈亮，表示進入工作狀態，戴上耳機用手指按住上邊的紅色接線柱，應聽到耳機里面有蜂鳴聲，說明本機工作正常，然后將紅黑探測線插入側準儀，首先我們?cè)谔綔y(cè)之前，要先清楚漏電線路的故障性質，如果只是絕緣膠皮破損，向大地漏電但是線路不短路，不斷線的時候可以用常規的向線路送電進行探測。

如果線路短路，且對大地漏電或者不短路絕緣良好，有部分短線點對大地漏電的時候，可以將被測線路所有的線，三線或者四線并接在一起，向電路單相送電進行檢測，如果對地絕緣良好，內芯短路故障可以針對短線單根進行單相送點探測。

在被測地埋線上方，從線路一段向另一端探測，緩慢向前行走，在對地絕緣良好的線路耳機基本無聲，同時發光管亮起一燈或者不亮，當接近故障點C時，聲音逐漸由小變大，發光管有一燈變?yōu)槎?、三燈亮，到故障點A時聲音最大，此時發光管全亮，當越過A點到達B點時，聲音逐漸變小至消失，發光管全亮逐漸到徹底熄滅。然后退回到聲音最大點地方A點，即為故障點。

如果探測一段時間后，發現指示燈不亮了，一定要先充電再進行測量，不然探測儀的電量將大大影響探測精度，如果對地埋線漏電故障太多或者對地埋線不能供電的時候，可以加上一個信號發生器探測，使用信號發射器的時候，應該先把被測的高壓線路與高壓連線全部斷開，然后把信號發射器的紅色接線柱，接到地埋線其中一根或者多根線上面，黑色接線柱接上地線，可以把線的銅絲直接纏在在螺絲刀上，插到地上，與大地接觸)。再按照以上步驟，就可以探測。

以上就是小編給大家介紹的電纜故障測試儀這塊的相關知識哦，武漢龍電電氣專業生產電纜故障測試儀，從事于電力行業多年，旗下產品品質一流，歡迎廣大客戶前來選購。
